Мы предлагаем полный спектр ротационных и линейных этикетировочных машин, включая модели из термоплавкого OPP с 12/16/24 станциями и варианты клейких наклеек с 4/6/8/12/16/24 станциями, предназначенные для производства напитков, косметики, фармацевтики и повседневной химической промышленности.

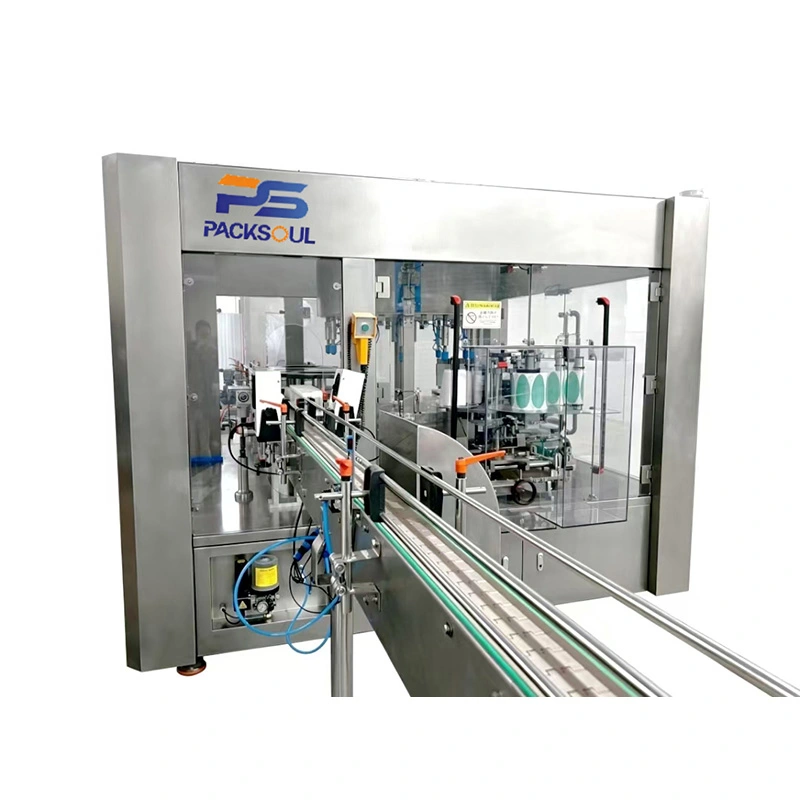

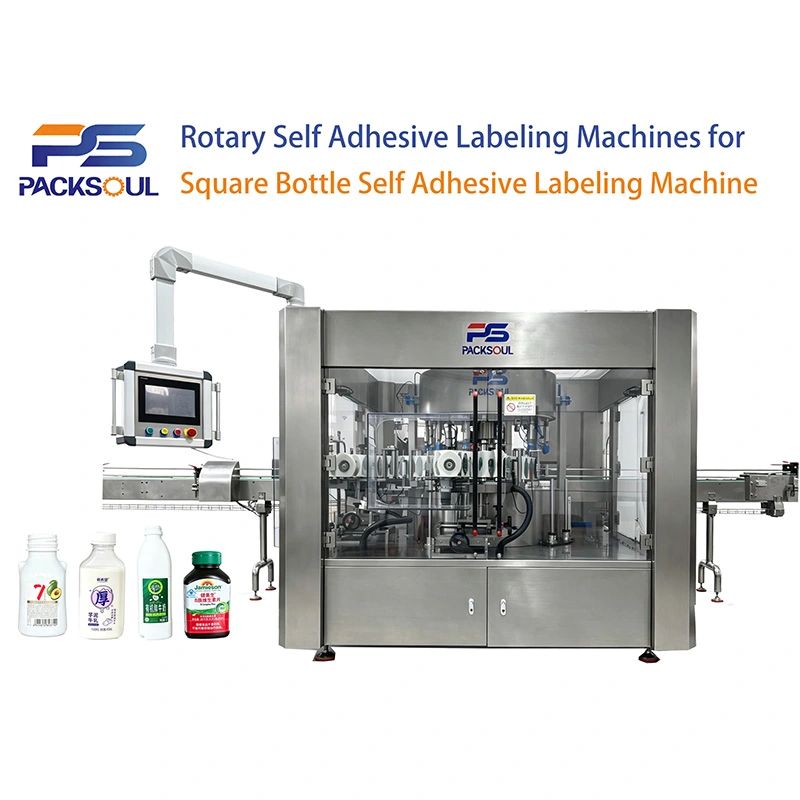

Самоклеящаяся этикетировочная машина для квадратных бутылок — это высокоскоростная автоматическая этикетировочная машина, предназначенная для квадратных, прямоугольных и плоско-квадратных контейнеров. Он поддерживает одностороннюю, двустороннюю и многостороннюю маркировку углов.

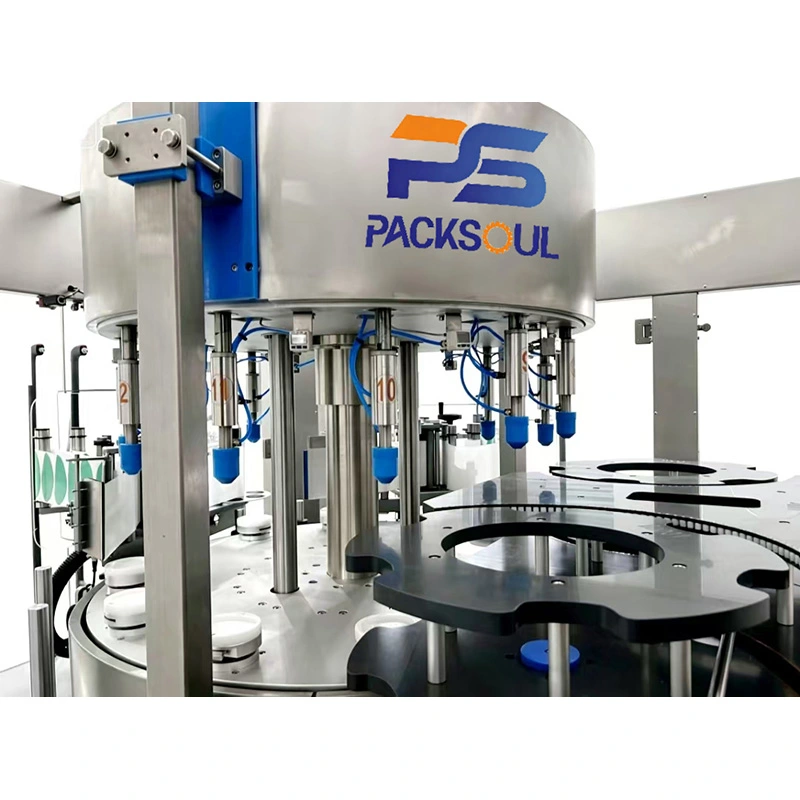

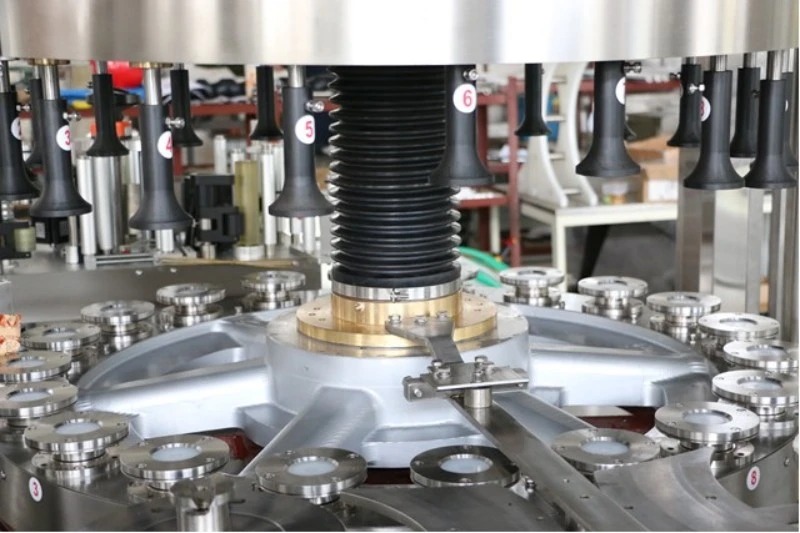

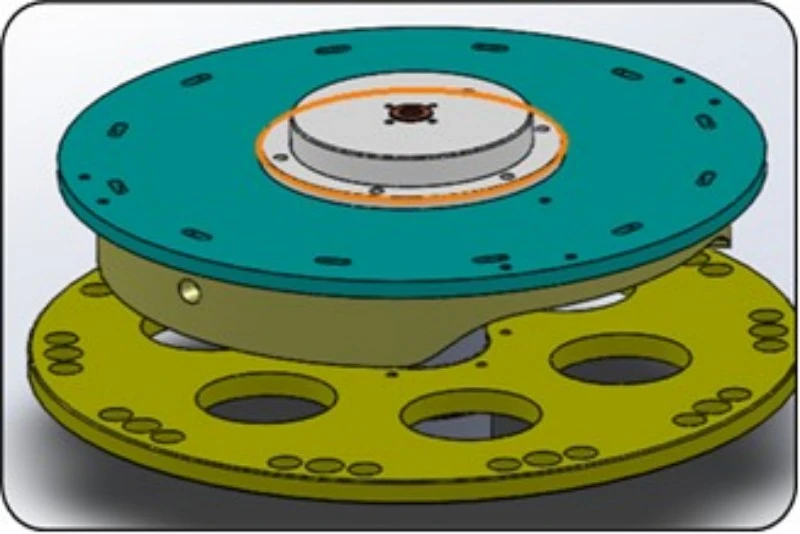

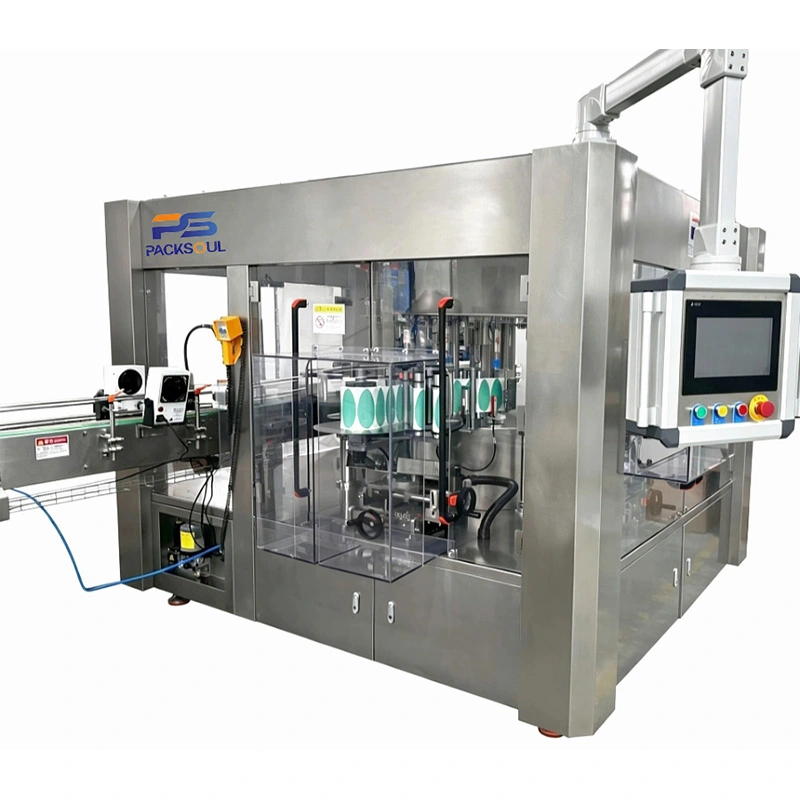

Машина состоит из основания, конвейерной системы, поворотного стола, двойной этикетировочной станции, сервоприводов позиционирования и электрической системы управления. Высокоточное разделение звездочек и 12 независимых сервоприводов надежно позиционируют каждую бутылку, обеспечивая точную маркировку по углам и боковым поверхностям.
Машина может работать независимо или интегрироваться с линиями розлива и укупорки для крупносерийного производства.

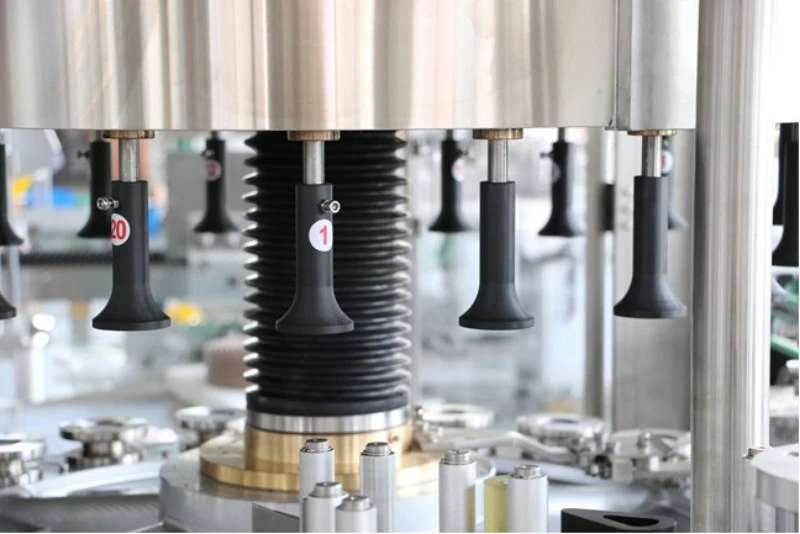

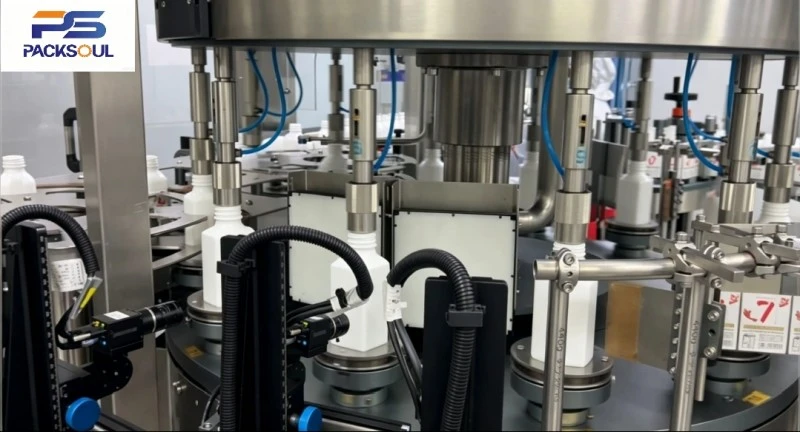

На каждой станции используется независимое приспособление с сервоприводом, обеспечивающее стабильное позиционирование бутылки и плавную, бесшумную работу на высокой скорости.
Поддерживает точную маркировку на стенках и углах бутылок. Специальные приспособления помогают длинным этикеткам оставаться ровными и без складок.
Этикетировочная головка поддерживает регулировку в нескольких направлениях. Регулировка без инструментов делает замену бутылей быстрой и легкой.
Модернизированная система подачи этикеток обеспечивает стабильное натяжение и плавное нанесение этикеток, уменьшая образование пузырьков и складок.
Подача этикеток с сервоприводом обеспечивает точную и стабильную подачу этикеток. Простое автоматическое управление упрощает работу.
Основные компоненты машины разрабатываются и производятся собственными силами. Запасные части легко доступны, что упрощает обслуживание.
Детали, обработанные на станке с ЧПУ, а также пыленепроницаемая и водонепроницаемая конструкция обеспечивают стабильную работу во влажных производственных средах.
Система контролирует поток бутылок и обнаруживает застревание бутылок. Машина автоматически останавливается при возникновении нештатных условий или при открытии защитной дверцы.
| Модель | PSR‑B120 |
| Скорость маркировки | 12000 бутылок в час (бутылок в час) |
| Диаметр контейнера | 30‑100 мм (в зависимости от диаметра дна бутылки; для больших размеров требуется индивидуальная настройка) |
| Высота контейнера | 100‑400 мм |
| Максимальная высота этикетки | 200 мм |
| Максимальная ширина этикетки | 300 мм |
| Размер рулона этикеток | Внутренний диаметр: 76,2 мм; Внешний диаметр: Φ400 мм |
| Габаритные размеры машины | 4000 Д × 2500 Ш × 2000 В мм |
| Высота рабочего стола | 1000 ± 50 мм (настраиваемый) |
В машине для самоклеящейся этикетки для квадратных бутылок PACKSOUL используется система позиционирования вращающегося звездчатого колеса и сервоуправляемая подача этикеток. Бутылки упорядоченно отделяются и подаются на вращающуюся станцию. Сервоприводы надежно удерживают и позиционируют каждую бутылку, а 12 независимых сервоприводов регулируют угол бутылки в соответствии с заданной программой.
Система позиционирования определяет положение бутылки и управляет сервосистемой для точной регулировки угла. Этикетировочная станция с сервоприводом подает этикетки, а угловая этикетировочная щетка сглаживает этикетки по бокам и углам. После маркировки бутылки разгружаются звездчатым колесом. Весь процесс происходит автоматически.
Эта самоклеящаяся этикетировочная машина для квадратных бутылок подходит для маркировки больших объемов квадратных и прямоугольных контейнеров в различных отраслях промышленности.
Производство напитков: квадратные бутылки для сока, бутылки для приправ и бутылки для чайных напитков.
Индустрия средств личной гигиены: квадратные бутылки для шампуней, плоские квадратные бутылки для мытья тела и контейнеры для ароматов.
Фармацевтическая продукция и товары для здоровья: квадратные флаконы для жидкостей для перорального применения и флаконы для товаров медицинского назначения.
Химическая промышленность: Квадратные контейнеры для реагентов и небольшие бочки для химикатов.
Машина подходит для высокоскоростных непрерывных производственных линий. Для бутылок особой формы доступны индивидуальные решения.
Ежедневно очищайте конвейерную цепь, звездочки, этикетировочную головку и фотоэлектрические датчики. Удалите остатки этикетки и пыль.
Регулярно проверяйте серводвигатели и сервоприводы. При необходимости отрегулируйте крепления бутылки и положение этикетки.
В цехах с повышенной влажностью регулярно осушайте электрический шкаф.
Не мойте электрический шкаф или серводвигатели непосредственно из водяного пистолета под высоким давлением.
При длительном отключении ослабьте натяжение рулона этикеток и давление крепления бутылки, чтобы предотвратить деформацию и накопление клея.
Регулярно проверяйте защитные ограждения, блокировки защитных дверей и систему открывания и закрывания приспособлений.

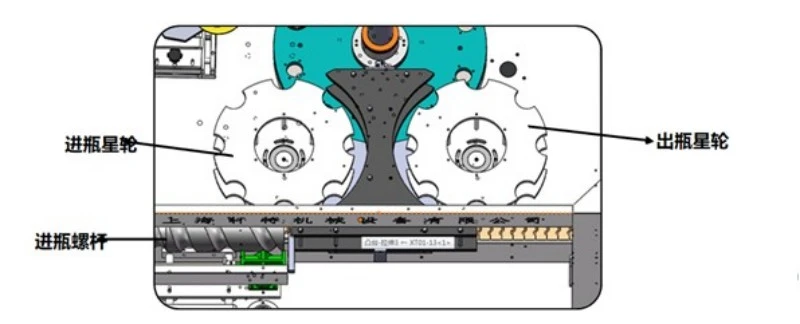

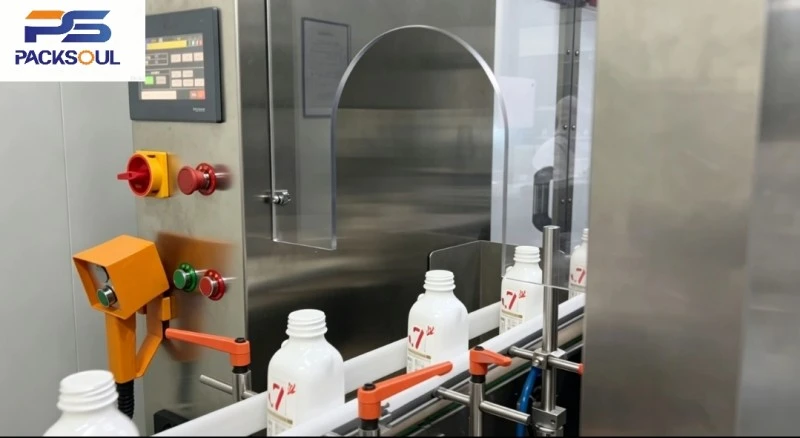

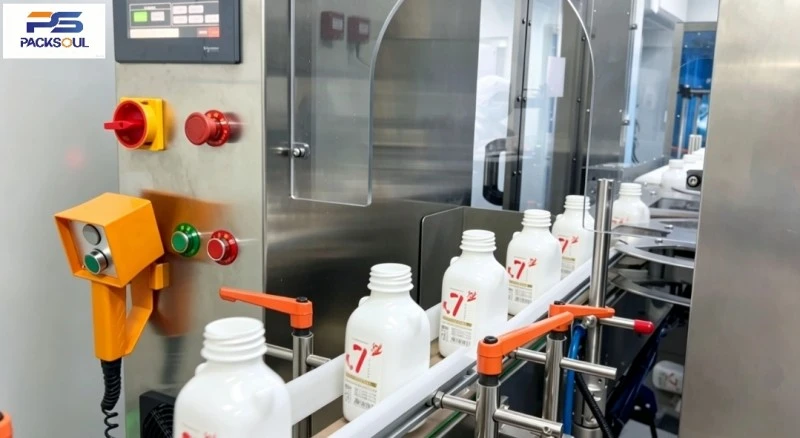

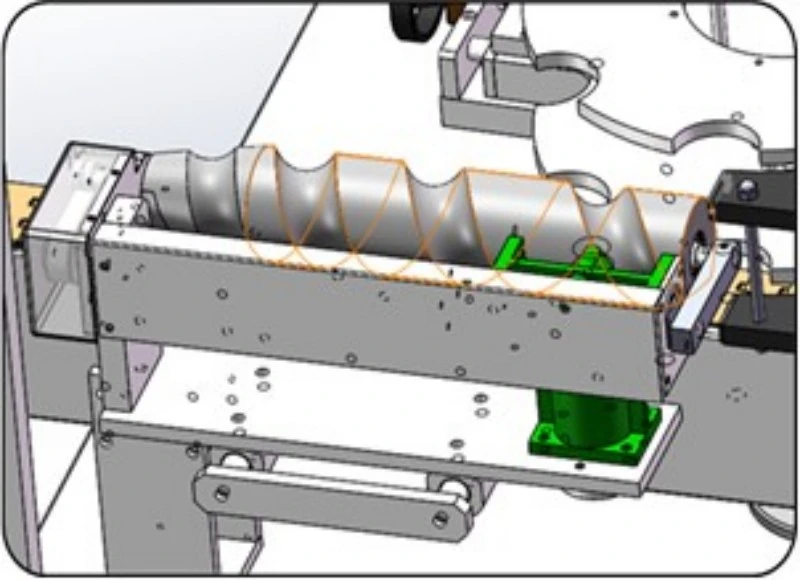

Квадратные бутылки подаются конвейером, а подающий шнек равномерно разделяет их.

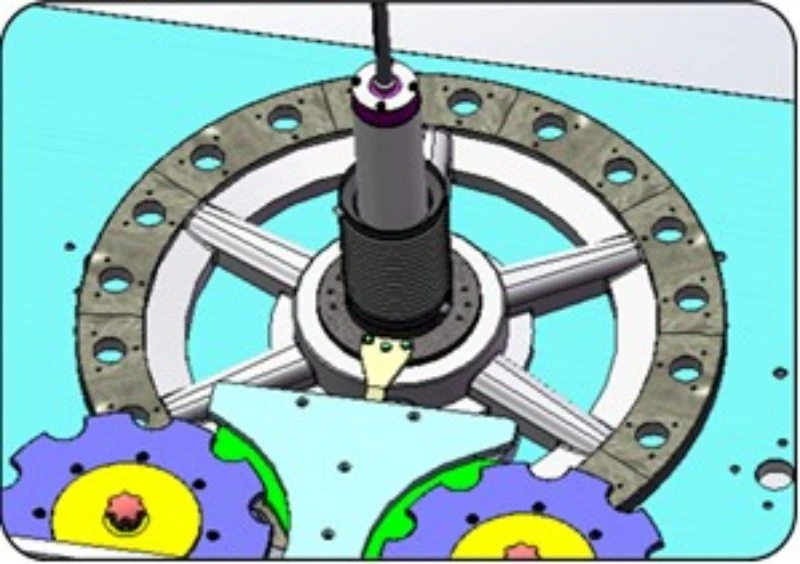

Подающее звездчатое колесо плавно передает бутылки на поворотную станцию.
Сервопривод закрывает и удерживает бутылку со всех сторон, корректируя угол наклона бутылки.

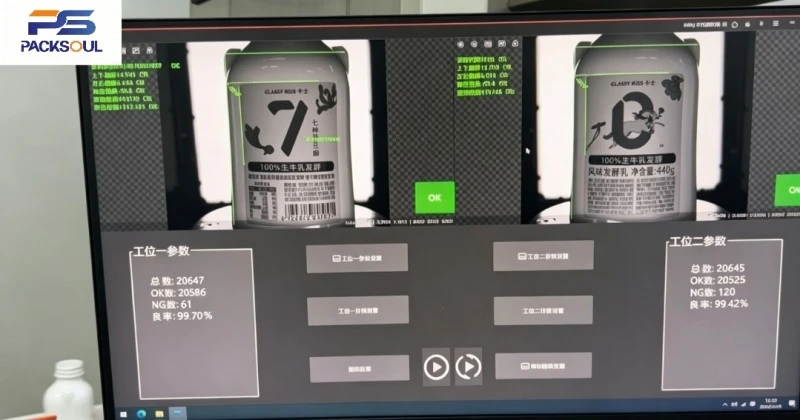

Сервосистема позиционирования определяет положение бутылки и регулирует угол.
Сервопривод поворачивает бутылку в заданное положение для маркировки и фиксирует ее на месте.

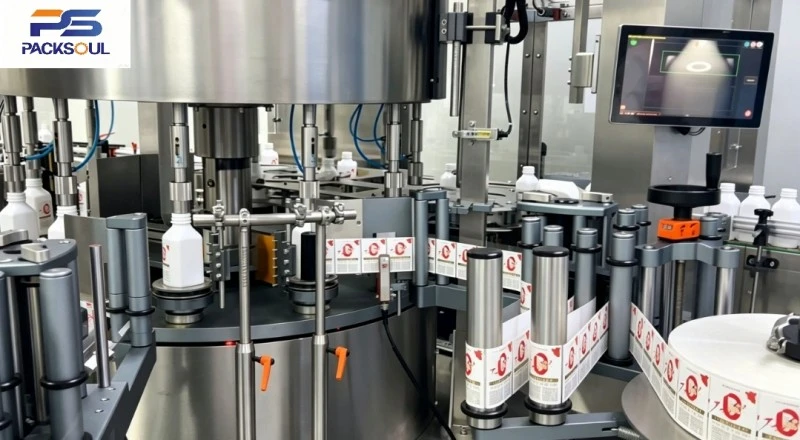

Этикетировочная станция с сервоприводом подает этикетку, а угловая щетка плотно прижимает ее к боковым и углам.
Маркированные бутылки выгружаются с помощью разгрузочного звездчатого колеса и переходят к следующему процессу.
| Нет. | Имя компонента | Бренд |
| 1 | ЧМИ | Шнайдер (Франция) |
| 2 | Серводвигатель | Шнайдер (Франция) |
| 3 | Сервопривод | Шнайдер (Франция) |
| 4 | Главный двигатель | Шнайдер (Франция) |
| 5 | Конвейерный двигатель | Транки (Италия) |
| 6 | ПЛК | Шнайдер (Франция) |
| 7 | Преобразователь частоты | Шнайдер (Франция) |
| 8 | Преобразователь частоты | Шнайдер (Франция) |
| 9 | Датчик прозрачной этикетки | ЛЕУЗ (Германия) |
| 10 | Датчик обнаружения объектов (отражательного фотоэлектрического типа) | БОЛЬНОЙ (Германия) |
| 11 | Фотоэлектрический датчик обнаружения (отражательного типа) | БОЛЬНОЙ (Германия) |
| 12 | Бесконтактный переключатель | БОЛЬНОЙ (Германия) |
| 13 | Импульсный источник питания | МВ (Тайвань, Китай) |
| 14 | Универсальный перекидной переключатель | МЁЛЛЕР (Германия) |
| 15 | Аварийный выключатель | Шнайдер (Франция) |
| 16 | Автоматический выключатель утечки на землю | Шнайдер (Франция) |
| 17 | Миниатюрный автоматический выключатель | Шнайдер (Франция) |
| 18 | Контактор переменного тока | Шнайдер (Франция) |
| 19 | Поворотный энкодер | Немикон (Япония) |
| 20 | Электрическое контактное кольцо | Сенринг |
| 21 | Манометр | Панасоник (Япония) |
| 22 | Камера обзора | Хиквидение |
1. Все электрические компоненты соответствуют стандартам CE.
2. Станок изготовлен на прецизионном станке с ЧПУ и имеет строгий контроль допусков, что обеспечивает стабильную и бесшумную работу. Этикетировочная машина для квадратных бутылок специально протестирована на удержание бутылок и маркировку углов.
3. Перед отправкой каждая машина проходит непрерывные испытания без нагрузки, включая точность маркировки, работу сервопривода и функции защитной остановки.
4. Машина имеет закрытую пыленепроницаемую и коррозионностойкую конструкцию с корпусом из нержавеющей стали 304, обеспечивающим более длительный срок службы.
Большинство ротационных этикетировочных машин предназначены для круглых бутылок и могут иметь такие проблемы, как перемещение бутылки, складки этикетки по углам и ошибки позиционирования при использовании для квадратных бутылок. Самоклеящаяся этикетировочная машина PACKSOUL для квадратных бутылок специально разработана для квадратных бутылок. Каждая станция оснащена независимым сервоприводом и программируемым электронным кулачком с регулируемыми параметрами для точной двусторонней и угловой маркировки.
12 независимых сервоприводов обеспечивают устойчивость квадратных бутылок во время высокоскоростной работы и обеспечивают плавную маркировку углов.
Весь листовой металл и обработанные детали производятся на собственном производстве. Запасные части хранятся на складе для быстрой доставки и обслуживания.
Быстросменные модульные приспособления позволяют легко заменять бутылки без инструментов, сокращая время простоя производства.
Система защитной блокировки автоматически останавливает машину в случае застревания бутылок или открытия дверцы, уменьшая повреждение продукта и машины.
Пыле- и водонепроницаемая конструкция обеспечивает стабильную работу во влажных условиях производства продуктов питания и средств личной гигиены.
Деревянные ящики экспортного качества, не подвергаемые фумигации, используются для безопасных морских и воздушных перевозок на большие расстояния, обеспечивая защиту от ударов и влаги.
Ключевые движущиеся части усилены отдельно, чтобы предотвратить смещение во время транспортировки.
Вместе с отправкой предоставляются упаковочные листы, акты проверок, сертификаты соответствия и экспортные таможенные документы.
Доступны условия FOB, CIF и DDP.
Инженеры могут обеспечить установку и настройку машины на месте на основе реальных образцов квадратных бутылок. Также возможна полная интеграция производственной линии и ввод в эксплуатацию.
Обучение на месте охватывает эксплуатацию машины, замену бутылей, настройку параметров, устранение основных неполадок и ежедневное техническое обслуживание. Инструкции, фотографии и видео предоставляются.
На машину распространяется гарантия сроком на 1 год. Бесплатный ремонт предоставляется в случае неисправностей, не связанных с человеком, в течение гарантийного срока. Пожизненное обслуживание доступно после окончания гарантии, при этом детали оплачиваются отдельно.
Для устранения неполадок доступна удаленная видеоподдержка. Для решения сложных проблем можно организовать поддержку инженеров на месте. Обычные запасные части хранятся на складе и обычно отгружаются в течение 3 рабочих дней после подтверждения заказа.
Записи об обслуживании ведутся, а наши специалисты регулярно контролируют работу машины и обеспечивают производственную и техническую поддержку.
PackSoul имеет большой опыт в производстве ротационного этикетировочного оборудования для промышленного производства. Наши этикетировочные машины для квадратных бутылок используются на зарубежных рынках Европы, Юго-Восточной Азии, Ближнего Востока, Южной Америки и Африки.

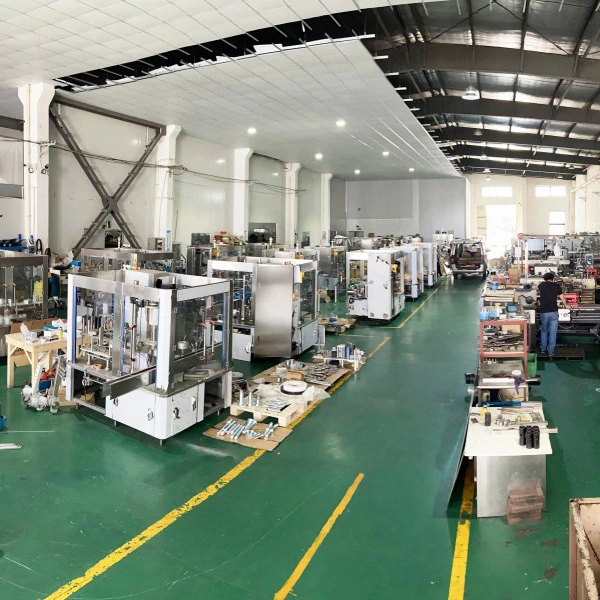

Наши мощности охватывают исследования и разработки, прецизионную обработку и испытания машин при поддержке интегрированной производственной и сервисной команды. Мы завершили проекты по маркировке приправ, средств личной гигиены и фармацевтической продукции, а также построили автоматизированные производственные линии для зарубежных клиентов.
А: Да. Он поддерживает одностороннюю, двустороннюю и угловую маркировку квадратных и прямоугольных контейнеров. С плоскими бутылками можно обращаться, меняя крепежный модуль. Для бутылок особой формы доступны индивидуальные решения.
А: Да. Скорость можно плавно регулировать в соответствии с производственной линией.
А: Да. Модули приспособлений быстро меняются, и большинство регулировок выполняются без инструментов.
Ответ: Каждая станция может устанавливать силу удержания и угол независимо. Это обеспечивает устойчивость бутылок на высокой скорости и повышает точность маркировки углов.
А: Да. Машина спроектирована так, чтобы быть водонепроницаемой, пыленепроницаемой и устойчивой к коррозии для работы во влажной среде.
А: Да. Опытных инженеров можно отправить за границу для установки, ввода в эксплуатацию и обучения операторов.
