Мы предлагаем полный спектр ротационных и линейных этикетировочных машин, включая модели из термоплавкого OPP с 12/16/24 станциями и варианты клейких наклеек с 4/6/8/12/16/24 станциями, предназначенные для производства напитков, косметики, фармацевтики и повседневной химической промышленности.

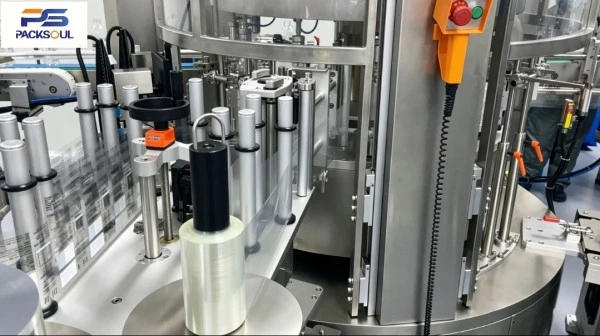

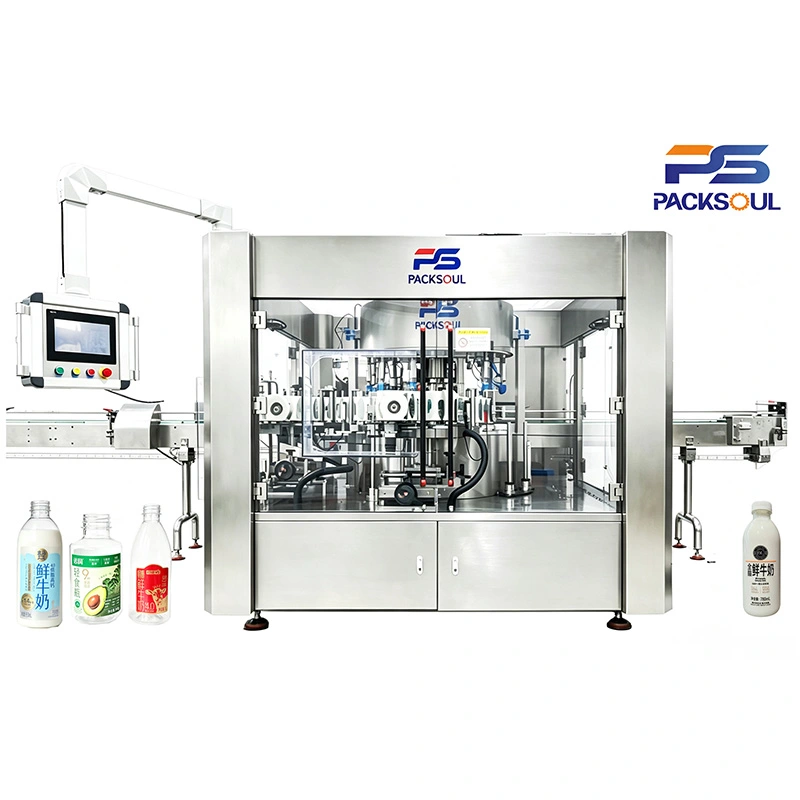

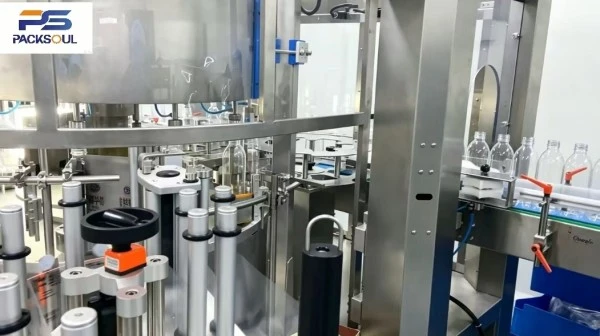

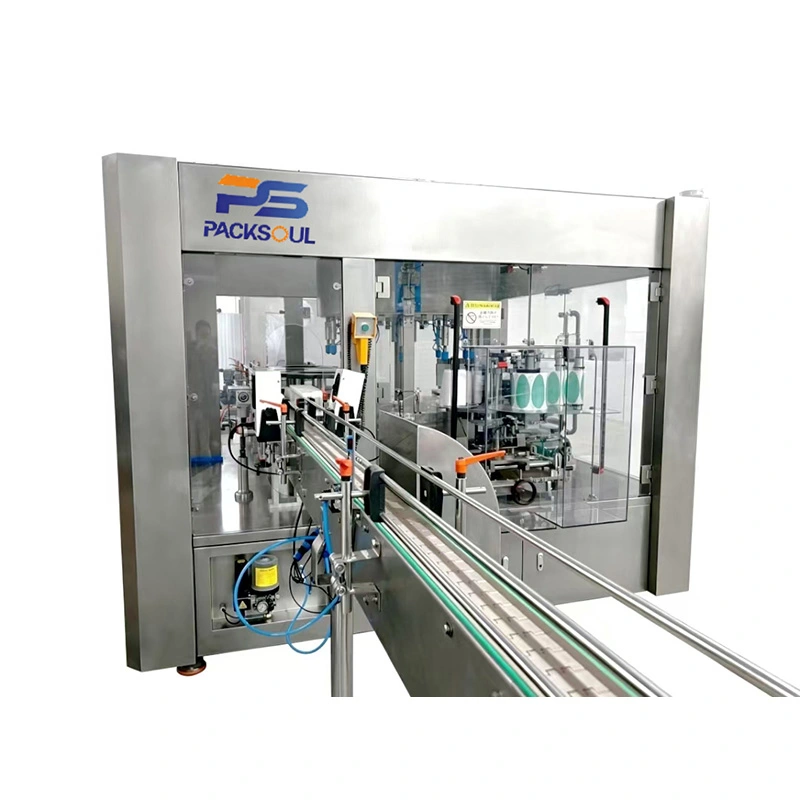

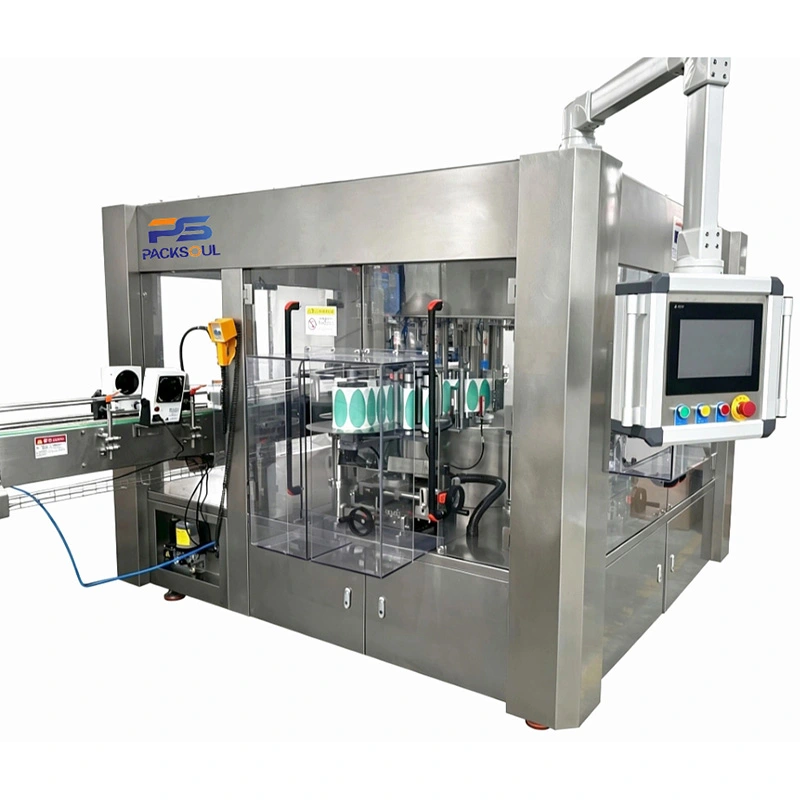

Ротационная самоклеящаяся этикетировочная машина для круглых бутылок — это высокоскоростная автоматическая этикетировочная машина с поворотной системой позиционирования, специально разработанная для различных круглых контейнеров. Он может наносить одинарные или двойные этикетки с высокой точностью позиционирования.
Машина состоит из базовой платформы, конвейерной системы, поворотного стола, этикетировочной станции, сервосистемы позиционирования и электрической системы управления. Прецизионное звездообразное колесо разделяет бутылки, а независимые держатели бутылок с сервоприводом контролируют скорость и точно позиционируют каждую бутылку в необходимой точке маркировки.
Машина может работать независимо или интегрироваться с линиями розлива и укупорки. Он широко используется для крупносерийного производства круглых бутылок в различных отраслях промышленности.

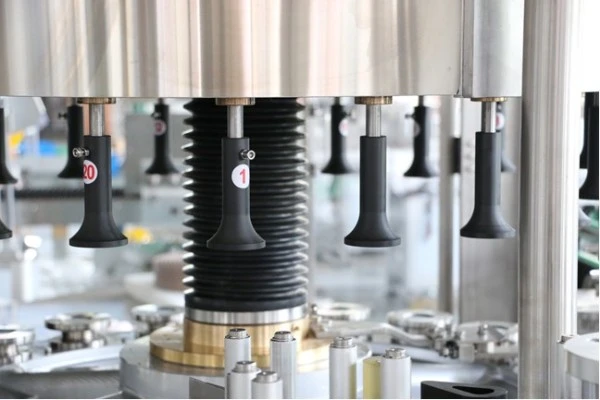

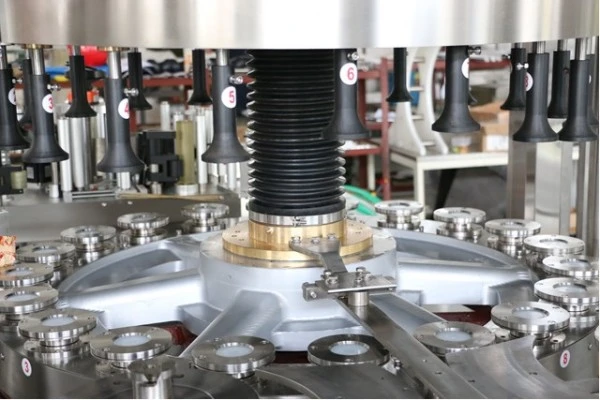

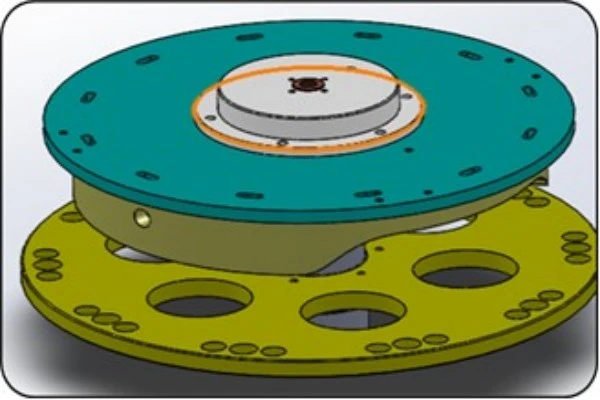

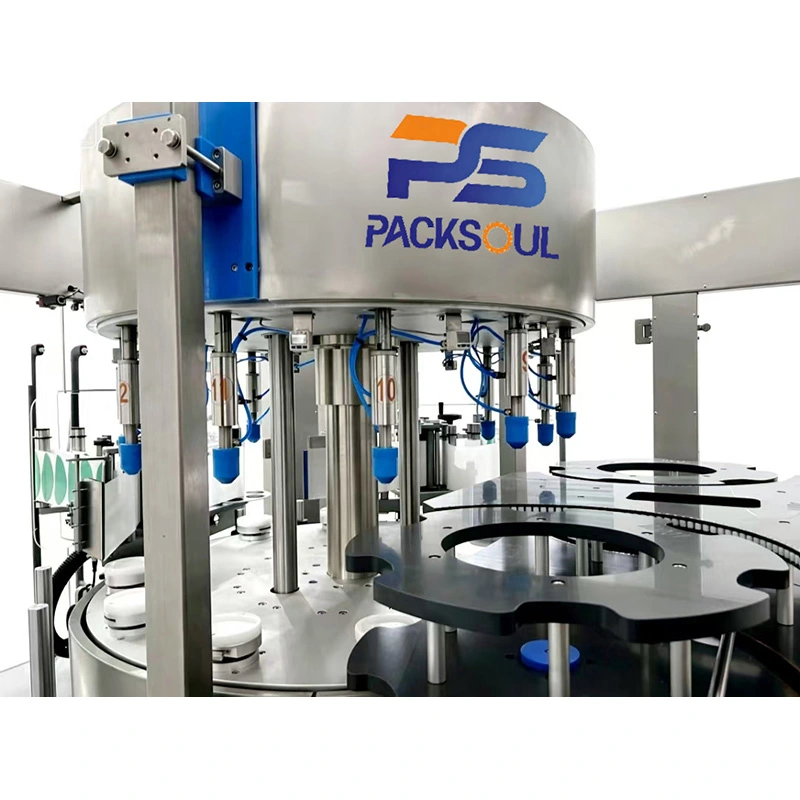

Роторная конструкция с 12 станциями. Компактная компоновка машины с линейной подачей и разгрузкой бутылок. Каждый держатель бутылок имеет независимый сервопривод для плавной и стабильной работы.
Механическое позиционирование обеспечивает точную маркировку в нужном положении. Регулируемые держатели для бутылок подходят для бутылок разных размеров и длинных этикеток.

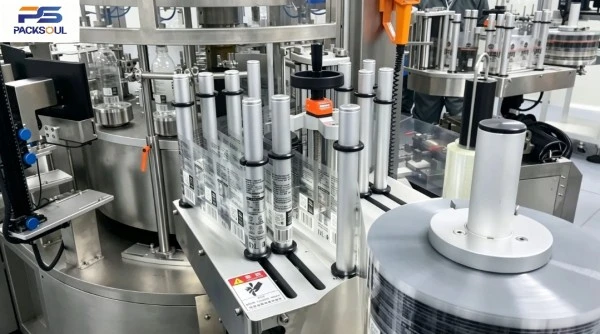

Этикетировочная головка поддерживает разнонаправленную регулировку. Положение и угол можно быстро отрегулировать без специальных инструментов.
Модернизированная система натяжения этикеток обеспечивает плавную и стабильную подачу этикеток, помогая уменьшить разрывы и смещение этикеток.
Подача этикеток с сервоприводом обеспечивает точное и равномерное нанесение этикеток. Простая настройка параметров упрощает работу.
Ключевые компоненты производятся собственными силами, а запасные части легко доступны для удобного и быстрого обслуживания.
Прецизионные компоненты и закрытая конструкция обеспечивают стабильную работу и хорошую защиту от пыли и влаги.
Машина контролирует поток бутылок, автоматически регулирует скорость и останавливается, когда происходит застревание бутылок. Защитная крышка останавливает машину при открытии.
| Параметр Элемент | Спецификация Значение |
| Модель | PSR‑B120 |
| Скорость маркировки | 12000 BPH (бутылок в час) |
| Диаметр контейнера | 30‑100 мм (в зависимости от диаметра дна бутылки, для больших размеров возможна индивидуальная настройка) |
| Высота контейнера | 100‑400 мм |
| Макс. высота этикетки | 200 мм |
| Максимальная ширина этикетки | 300 мм |
| Размер рулона этикеток | Внутренний: 76,2 мм, внешний: 400 мм. |
| Весь размер машины | Д4000 × Ш2500 × В2000 мм |
| Высота рабочего стола | 1000±50 мм (можно настроить) |
Роторная этикетировочная машина для круглых бутылок PACKSOUL использует систему позиционирования вращающегося звездчатого колеса и сервоприводную подачу этикеток для автоматической маркировки.
Бутылки равномерно разделяются и передаются на поворотный стол. Держатели бутылок вращаются в соответствии с заданными параметрами, а система позиционирования определяет необходимую точку маркировки и точно контролирует угол бутылки. Этикетировочная станция с сервоприводом наносит этикетку, а щеточный валик разглаживает ее по поверхности бутылки. Готовые бутылки затем автоматически разгружаются, завершая весь процесс этикетирования.
Ротационная самоклеящаяся этикетировочная машина для круглых бутылок подходит для этикетирования больших объемов круглых бутылок в различных отраслях промышленности.
Напитки: бутылки из-под молока, бутылки из-под сока, бутылки из-под минеральной воды и бутылки из-под чая.
Средства личной гигиены: флаконы для шампуней, флаконы с эфирными маслами и флаконы для духов.
Фармацевтика и здравоохранение: флаконы с жидкостями для перорального применения и флаконы с биологически активными добавками.
Химическая промышленность: бутыли с реагентами и небольшие контейнеры для промышленных химикатов.
Подходит для высокоскоростных непрерывных производственных линий. Для бутылок специальной формы доступны индивидуальные решения.
Ежедневно очищайте конвейерную цепь, звездочку, этикетировочную головку и фотоэлектрические датчики. Удалите остатки этикетки и пыль.
Регулярно проверяйте серводвигатели и сервоприводы и при необходимости калибруйте точность положения маркировки.
Во влажной среде регулярно осушайте электрический шкаф управления для защиты электрических компонентов.
Не используйте воду под высоким давлением для очистки электрического шкафа или серводвигателей, чтобы предотвратить повреждение водой и короткое замыкание.
При длительном отключении ослабьте натяжение рулона этикеток, чтобы предотвратить прилипание клея к роликам и валам.
Регулярно проверяйте защитную крышку и блокировку дверцы, чтобы обеспечить правильную и надежную работу.

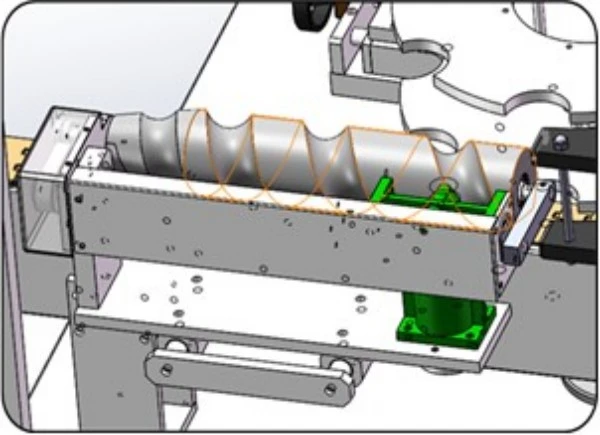

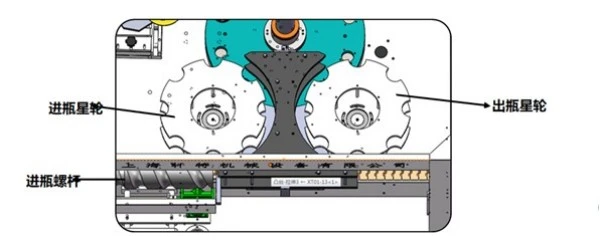

Бутылки подаются в машину упорядоченным потоком. Подающий шнек разделяет близко расположенные бутылки через равные промежутки.

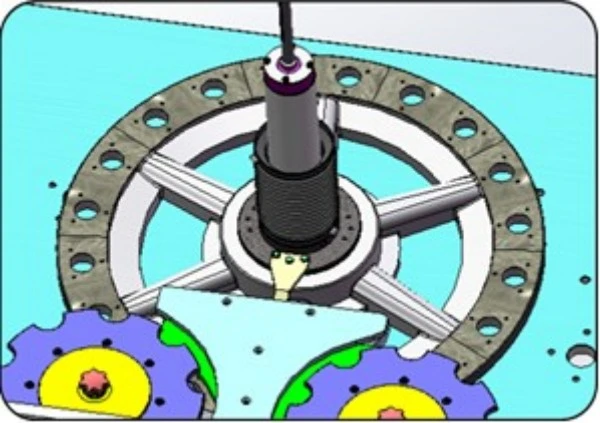

Подающее звездчатое колесо плавно передает бутылки на поворотный стол.
Держатель бутылки фиксирует бутылку, пока серводвигатель готов к позиционированию.
Система позиционирования определяет опорную точку бутылки и отправляет команду вращения.
Держатель бутылки с сервоприводом поворачивает бутылку на заданный угол этикетирования.
Этикетировочная станция с сервоприводом распределяет этикетку, а щеточный механизм плотно прижимает ее к поверхности бутылки.
Готовые бутылки передаются через разгрузочное звездчатое колесо и переходят к следующему производственному процессу.
| Нет. | Имя компонента | Бренд |
| 1 | ЧМИ | Шнайдер (Франция) |
| 2 | Серводвигатель | Шнайдер (Франция) |
| 3 | Сервопривод | Шнайдер (Франция) |
| 4 | Главный двигатель | Шнайдер (Франция) |
| 5 | Конвейерный двигатель | ТРАНСТЕКНО(Италия) |
| 6 | ПЛК | Шнайдер (Франция) |
| 7 | Преобразователь частоты | Шнайдер (Франция) |
| 8 | Преобразователь частоты | Шнайдер (Франция) |
| 9 | Датчик прозрачной этикетки | ЛЕУЗ (Германия) |
| 10 | Датчик обнаружения объектов (отражательного фотоэлектрического типа) | БОЛЬНОЙ (Германия) |
| 11 | Фотоэлектрический датчик обнаружения (отражательного типа) | БОЛЬНОЙ (Германия) |
| 12 | Бесконтактный переключатель | БОЛЬНОЙ (Германия) |
| 13 | Импульсный источник питания | МВ (Тайвань, Китай) |
| 14 | Универсальный перекидной переключатель | МЁЛЛЕР (Германия) |
| 15 | Аварийный выключатель | Шнайдер (Франция) |
| 16 | Автоматический выключатель утечки на землю | Шнайдер (Франция) |
| 17 | Миниатюрный автоматический выключатель | Шнайдер (Франция) |
| 18 | Контактор переменного тока | Шнайдер (Франция) |
| 19 | Поворотный энкодер | Немикон (Япония) |
| 20 | Электрическое контактное кольцо | Сенринг |
| 21 | Манометр | Панасоник (Япония) |
| 22 | Камера обзора | Хиквидение |

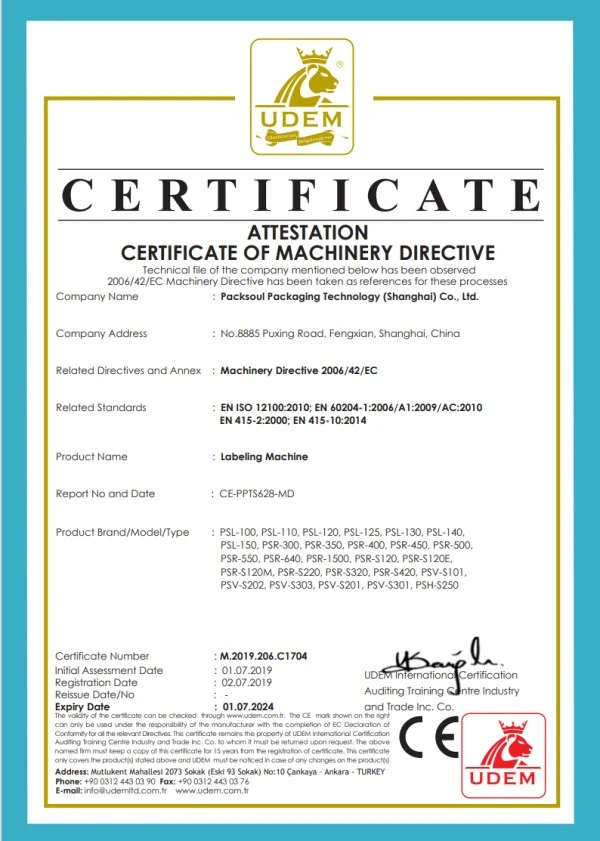

Все электрические компоненты соответствуют требованиям сертификации CE.
Во всем станке используется прецизионная обработка с ЧПУ со строгим контролем допусков для обеспечения надежной и малошумной работы при длительном высокоскоростном производстве.
Перед отправкой каждая машина подвергается постоянным испытаниям на старение без нагрузки, при этом полностью проверяются точность маркировки, сервосинхронизация, функции защитной остановки и сигнализации.
Машина имеет закрытую, пыле- и коррозионностойкую конструкцию с основным корпусом из нержавеющей стали 304, обеспечивающим длительный срок службы.
В отличие от стандартных ротационных этикетировочных машин с одним главным валом, ротационная этикетировочная машина для самоклеящихся этикеток PACKSOUL использует 12 независимых держателей бутылок с сервоприводом и программируемым электронным кулачковым управлением. Каждую станцию можно настроить отдельно для точного позиционирования даже для сложных круглых бутылок.
Плавная и стабильная работа на высокой скорости. Длинные этикетки также можно наносить равномерно.
Ключевые компоненты производятся собственными силами и хранятся на складе для более быстрой доставки, технического обслуживания и поддержки запасных частей.
Заменяемые детали, не требующие инструментов, позволяют быстрее менять размер бутылок и сокращать время простоя производства.
Машина автоматически останавливается в случае застревания бутылок или открытия защитной дверцы, что снижает вероятность повреждения машины и отходов материала.
Закрытая конструкция обеспечивает надежную долговременную работу во влажных средах производства продуктов питания и средств личной гигиены.

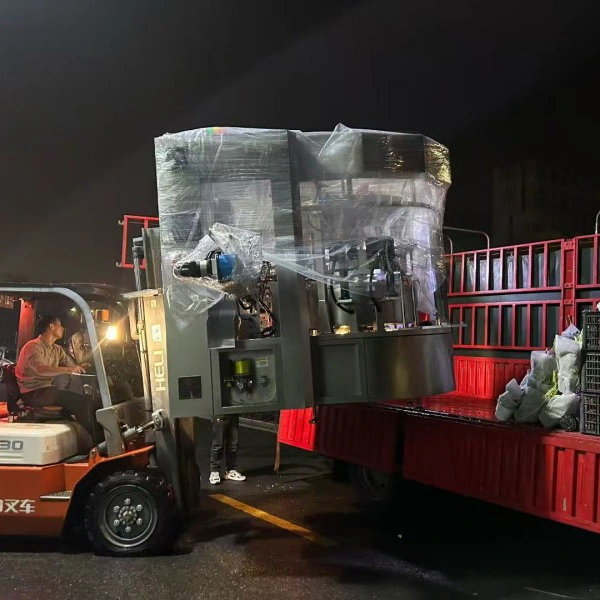

1. Не подвергаемый фумигации деревянный ящик с водонепроницаемой, ударопрочной и влагостойкой защитой для морской и воздушной транспортировки.
2. Ключевые движущиеся части усилены, чтобы предотвратить смещение во время транспортировки.
3. Предоставляется упаковочный лист, отчет об инспекции, сертификат соответствия и экспортные таможенные документы.
4. Доступны торговые условия FOB, CIF и DDP.

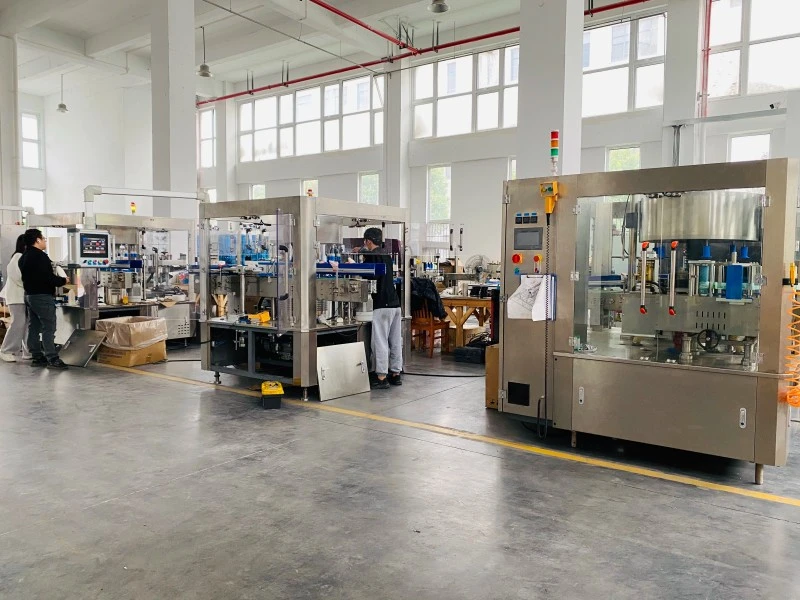

PackSoul специализируется на разработке и производстве высокоскоростных ротационных этикетировочных машин. Наши ротационные самоклеящиеся этикетировочные машины для круглых бутылок поставляются клиентам на различных зарубежных рынках, включая Европу, Юго-Восточную Азию, Ближний Восток, Южную Америку и Африку.

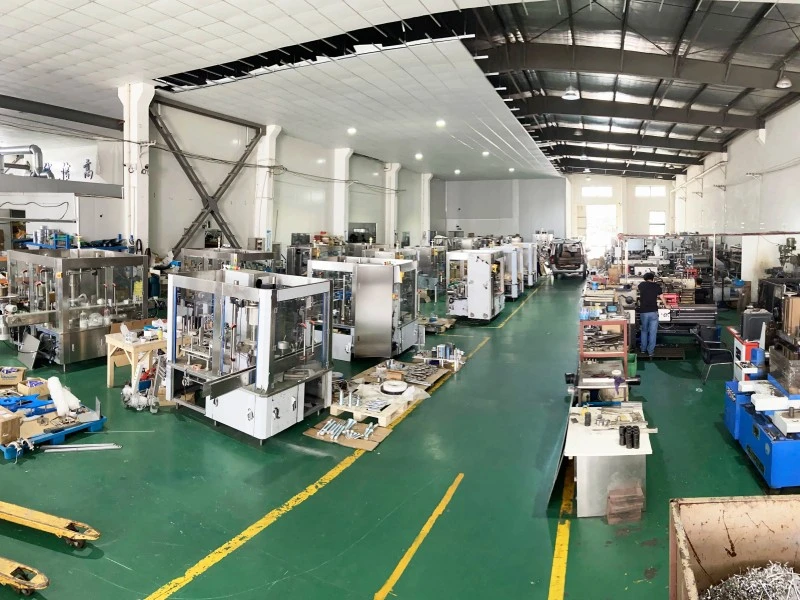

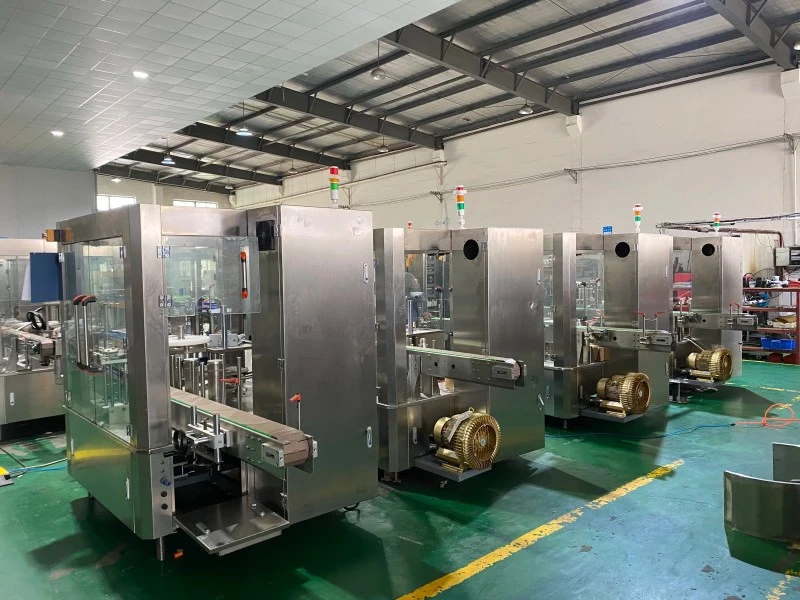

Имея собственные возможности в области исследований и разработок, обработки и испытаний машин, мы обеспечиваем комплексную производственную и техническую поддержку. Наше оборудование используется в производстве напитков, средств личной гигиены и фармацевтики, и мы имеем опыт реализации комплексных проектов линий этикетирования для зарубежных клиентов.
Инженеры могут установить и ввести в эксплуатацию машину на объекте клиента, включая бутылки разных размеров. Для комплектных линий розлива мы также можем помочь с интеграцией и вводом в эксплуатацию линии. График может быть составлен в соответствии с условиями объекта заказчика.
Обучение на месте охватывает эксплуатацию машины, замену бутылей, настройку параметров, устранение основных неполадок и ежедневное техническое обслуживание. Также предоставляются инструкции по эксплуатации.
После приемки на машину предоставляется гарантия сроком на один год. Неисправности неантропогенного характера в течение гарантийного срока устраняются бесплатно. После окончания гарантийного срока предоставляется пожизненное обслуживание, при этом взимается только стоимость запасных частей.
Для устранения неполадок предоставляется удаленная видеоподдержка. В случае серьезных проблем инженер может быть организован для обслуживания на месте в течение 24 часов. Обычные запасные части хранятся на складе и обычно отгружаются в течение 3 рабочих дней после подтверждения заказа, за исключением праздничных дней.
Записи об обслуживании ведутся, и наша техническая команда регулярно следит за работой машины, чтобы обеспечить своевременную поддержку по вопросам технического обслуживания и производства.
Ответ: Он в основном предназначен для точного позиционирования и маркировки круглых бутылок. Он также может обрабатывать некоторые обычные квадратные контейнеры. Для бутылок специальной формы доступны индивидуальные решения.
А: Да. Скорость можно плавно регулировать в соответствии со скоростью производства всей производственной линии.
О: Нет. Сменные детали быстро снимаются, а большинство точек регулировки можно установить без инструментов, что делает замену быстрой и легкой.
Ответ: Каждый держатель бутылок имеет независимо программируемую кривую вращения, что обеспечивает более высокую точность позиционирования длинных этикеток и специальных этикеток.
А: Да. Машина имеет водостойкую, пыленепроницаемую и коррозионностойкую конструкцию и может надежно работать во влажной среде. Рекомендуется регулярное техническое обслуживание и осушение электрического шкафа.
А: Да. Опытных инженеров можно отправить за границу для установки, ввода в эксплуатацию и обучения операторов на месте.
